發布時間：2018-06-11 來源：元祿光電
PCB二維碼激光鐳雕的應用越來越廣泛，主要用于產品質量追溯功能應用。常見的PCB材料有FR4、不銹鋼片、銅基板、鋁基板、環氧樹脂、聚酰亞胺等材料，通常在不同的材料表面都附有白油、綠油、黑油和紅油等，在不同的材料表面上材料激光鐳雕的方式加工二維碼，采用的光源是有差異的，那么常見的材料中二維碼激光鐳雕機光源該怎么選擇？
FR4二維碼激光鐳雕
FR4二維碼激光鐳雕樣品
FR4二維碼激光打標機的光源有多種選擇，分別為紫外激光器、MOPA光纖激光器、調Q光纖激光器等。通常在白油的FR4上鐳雕二維碼的要求是放大無明顯爆點，相機或條碼槍清晰可讀，無明顯的觸摸感。綜合要求與激光波長的選擇，采用紫外納秒激光的效果最為理想，光斑更細，效果最佳，成本最貴。MOPA光纖納秒激光效果理想，能夠滿足基本需求，價格適中。調Q納秒激光效果一半，可滿足基本的讀取需求，價格最便宜。
不銹鋼片二維碼激光鐳雕

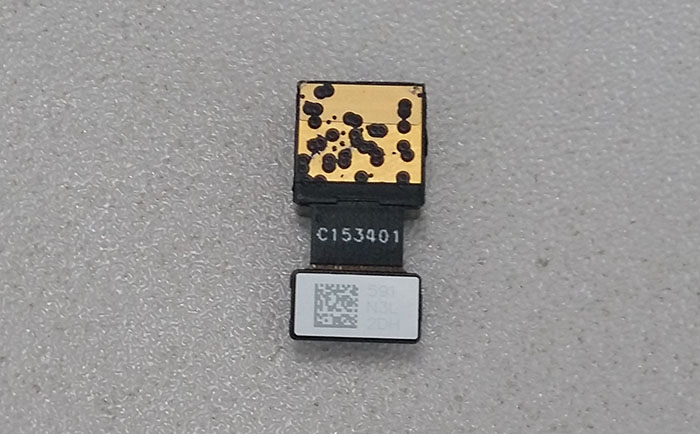

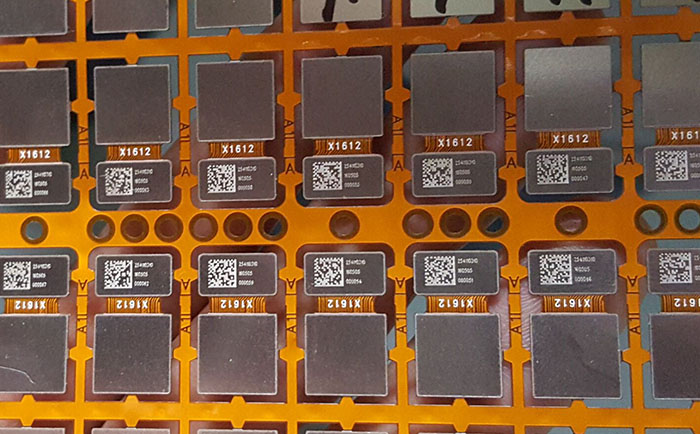

不銹鋼片二維碼激光鐳雕樣品
不銹鋼片PCB常見于攝像頭模組行業，金屬材料的二維碼激光打標光源選擇主要采用MOPA光纖納秒激光和調Q光纖納秒激光。兩者的區別在于MOPA激光器可鐳雕更小的二維碼，比調Q激光器的光斑更細，清晰度更高。且相同大小的二維碼MOPA激光器可鐳雕出包含的位數更高的二維碼，綜合經驗總結，不銹鋼片二維碼鐳雕效果MOPA激光最為理想，價格適中。
銅箔二維碼激光鐳雕

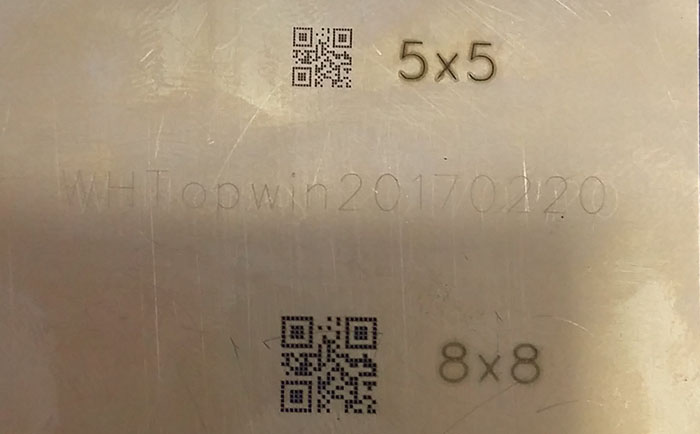

銅箔二維碼激光鐳雕樣品
銅箔常見于銅基板和覆銅板PCB，根據不同的用途和銅的厚度，采用的激光器不盡相同。在較薄的銅箔上標記二維碼有部分客戶的要求是完全將銅箔刻穿，形成反碼，這一類型就需要用到紫外納秒激光加工。而在銅箔的表面的二維碼鐳雕，效率、效果、讀取上要更理想，通常情況下采用普通的調Q光纖納秒激光即可滿足需求，同樣對于標記位數越多，面積越小的二維碼則需要采用MOPA光纖納秒激光。
環氧樹脂白油、綠油、黑油、紅油面二維碼激光鐳雕

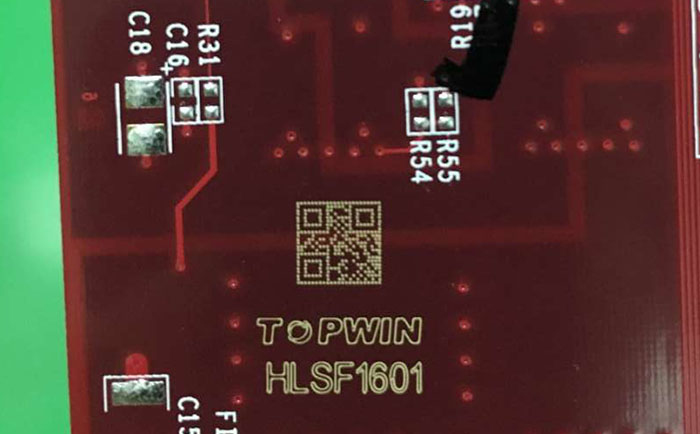

紅油漆二維碼激光鐳雕樣品
這類型材料實際上是通過激光去除表面非常薄的一層油漆形成二維碼，而且要完全不傷及基材，甚至不能漏出基材。這類型的材料可選擇的光源更多，涵蓋了所有波長的納秒激光。如綠油、黑油的PCB選用935nm的CO2納秒激光標記效果好，價格低，性價比最高；白油面選擇紫外激光效果最好，不過價格更貴；紅油面采用光纖效果好，價格低，性格比最高。總體的PCB二維碼激光打標機選擇需要根據客戶的要求來，綜合考慮效率、效果、成本等因素選擇光源。
PCB二維碼激光鐳雕的效果會根據材料的不同而選擇光源，不同光源鐳雕二維碼的效果差異大，成本差異也大，如何選擇合適的光源，綜合性價比高成為關鍵。
